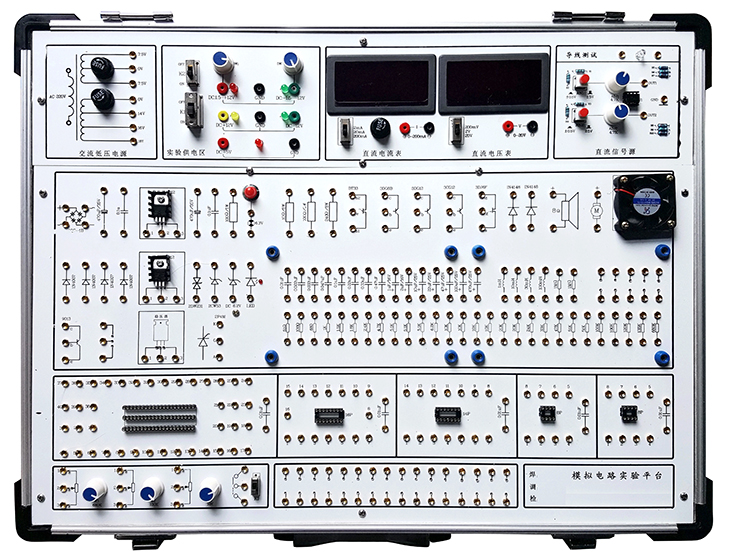

SB-A5模擬電路實驗箱
模擬電路實驗箱由全鋁合金箱體、高性能線性電源和實驗電路板組成。其中實驗電路既可以采用固定功能模塊方式，也可以自行搭建實驗電路，電路原理和元器件符號清晰，實驗用元器件全部焊裝在線路板的反面，安全可靠，不易損壞。本實驗箱適用于本專院校所有電類和非電類專業《模擬電子技術》、《電子線路》等課程的實驗教學。
一、技術指標
1、實驗箱工作電源
輸入：AC220V±10%,50HZ。
輸出：（1）DCV ±12V/0.5A；
（2）DCV ±1.5V～±12V/0.5A；
（3）DCV +5V/1A ， 以上各路均帶短路保護功能。
交流低壓輸出：(1) ACV 0V、14V、16V、18V和帶中心抽頭雙路7.5V/0.2A。
2、信號源
1）直流信號源：雙路-5V～+5V, -0.5V～+0.5V連續可調。
3、測量表
1）一個0-20V的數字直流電壓表，分三檔，分別是200mV檔、20V檔、20V檔。
2）一個是200MA數字直流電流表, 分三檔，分別是2mA檔、20mA檔、200mA檔。
4、分立元件設計區
1）設計有橋堆2W10 1個、二極管1N4007 4個/IN4148 2個、穩壓管2DW231/2CW53/DC6.2V各1個、發光二極管1個、可控硅2P4M/BCR各1個、單結晶體管BT33 1個、三端穩壓管7812/7912各1個，1W 電位器1K 1個、三極管33DG6B/3DG12/3CG12/2SJ11/3DJ6F/9014/9012各1個、8歐姆喇叭1個、0.5W電位器10K/100K/680K各1個、IC40/IC16/IC14插座各1個、IC8 2個、1×2開關1個，各種固定值的電阻、電容和電感60多個。另設計有阻容件自由接插區。
2）設計擴展模塊電路實驗區1個：尺寸155×100mm，可選配固定線路實驗模塊，學生可以進行創新性練習，以提高學生的思維能力和動手能力。
5、固定線路獨立模塊
1）單管、雙管放大電路、射極跟隨器、負反饋放大電路實驗板。
2）運放電路實驗板（含低頻正弦波振蕩器實驗電路）2塊
3）功率放大集成電路和互補對稱功率放大電路,內有喇叭
4）半波、全波、橋式整流和濾波電路以及集成三端穩壓電路
5）串聯穩壓電路和差動放大電路
6）面包板模塊（選配）：設計有350進口面包板2組，同時通過自鎖緊式涂金插孔8個引出。
6、機箱：堅固型鋁合金框架，厚實的 ABS 塑料包角，參考外形尺寸 480×360×120mm。
7、實驗線路的連接：全部信號引出采用自鎖緊式涂金插孔，永不氧化，美觀漂亮，實驗導線連接穩定可靠。
二、實驗內容
(一） 分立元件電路實驗
1、基本單級放大電路
2、兩級放大電路
3、負反饋放大電路
4、射級跟隨器
5、差動放大電路
6、集成電路RC正弦波振蕩器
7、集成功率放大器
8、整流濾波與并聯穩壓電路
9、串聯穩壓電路
10、集成穩壓電路
11、RC正弦波振蕩器
12、LC振蕩器及選頻放大器
13、電流/電壓轉換電路
14、電壓/頻率轉換電路
15、互補對稱功率放大器
16、二極管的正、反相特性
17、晶體三極管的輸入、輸出特性
18、全波橋式橋式整流電路實驗
19、并聯型直流穩壓電源
（二）集成運算放大電路實驗
1、模擬運算電路
①電壓跟隨器
②反向比例放大器
③同相比例放大器
④反相求和比例放大器
⑤雙端輸入求和放大電路
2、積分與微分電路
①積分電路
②微分電路
③微積分電路
3、波形發生電路
①方波發生器
②占空比可調的矩形波發生器
③三角波發生電路
④鋸齒波發生電路
4、有源濾波器
①低通濾波器
②高通濾波器
③帶阻濾波器
5、電壓比較器
①過零比較器
②反相滯回比較器
③同相滯回比較器
6、波形變換電路
7、運算放大器指標測試
（三）綜合實驗：用運放組成萬用表，溫度檢測控制，函數信號發生器
三、實驗箱配置
|
序號 |
名稱 |
說明 |
數量 |
|
|
|
1 |
SB-A5主機箱 |
含機箱、工作電源、常用模擬信號源、實驗電路區和分立元件 |
1臺 |
|
|
|
2 |
供電電源線 |
1.5m |
1根 |
|
|
|
3 |
2號實驗導線 |
50cm |
25根 |
|
|
|
4 |
保險絲 |
2A |
2支 |
|
|
|
5 |
實驗指導書 |
|
1本 |
|
|
|
以下3-9是獨立模塊 |
|||||
|
3 |
運放電路實驗板 |
|
1 |
|
|
|
4 |
單級、多級放大電路、射極跟隨器、差動放大電路、負反饋放大電路模塊 |
|
1 |
|
|
|
5 |
功率放大電路模塊電路 |
|
1 |
|
|
|
6 |
低頻正弦波振蕩器 |
|
1 |
|
|
|
7 |
半波全波橋式整流、濾波電路、三端集成穩壓電源 |
|
1 |
|
|
|
8 |
串聯穩壓電路和晶閘管控制電路 |
|
1 |
|
|
附：使用本實驗箱需配套儀器儀表:萬用表和示波器
